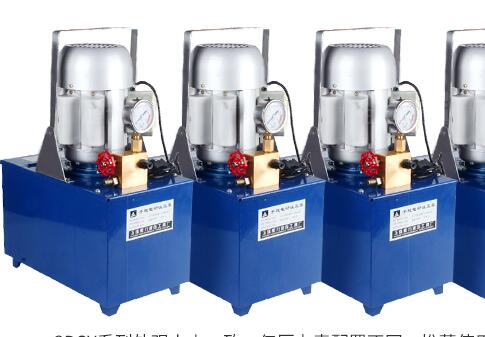

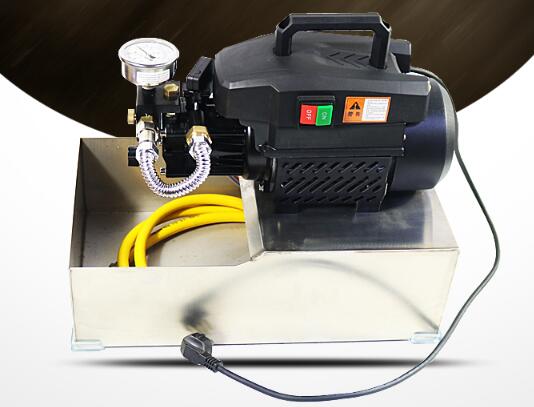

試壓泵廠家分析為什么試壓泵和電試壓泵不出水?？戳讼旅娴拿枋?，大家就明白了，3D-SY系列超高壓電動試壓泵可以滿足各種容器、管道、閥門進行水壓試驗和爆炸試驗的要求，試驗壓力可以從常壓上升到額定排放壓力。泵的輸送介質通常為常溫清水，也可使用乳化液、防銹水和粘度與水相近的油品，溫度為5 ~ 60。產品性能符合JB/T6809—93 《超高壓泵》。
二、技術參數
額定工作壓力類型
Mpa流量
L/h柱塞直徑
Mm旅行
Mm匹配電機
型號和功率尺寸
泵重量
千克
3D-SY122/10010012212Y132M2-6
3D-SY847/12512584.710405.5 KW 16906751000630
3D-SY687/16016068.79
3D-SY54/200200548
三、主要結構和工作原理
該泵為三柱塞臥式往復泵，由動力端和液壓端兩部分組成。
1.電力端
動力端由機身、曲軸、連桿、十字頭和皮帶輪組成。電機通過三角皮帶輪減速，并通過曲柄連桿機構將旋轉運動轉化為十字頭的往復直線運動。
機身為箱形鑄鐵，材質為HT200，具有剛性好、強度高的特點。機身前端鉆有三個圓孔，用于安裝和密封，以確保柱塞和十字頭的同軸度，而機身后端設有一個矩形孔，便于十字頭、連桿等零件的組裝和拆卸。
曲軸是由40cr合金結構鋼制成的三曲柄整體鍛鋼，經調質處理后具有高強度的特點。單列圓錐滾子軸承安裝在曲軸軸頸上。
連桿由40cr合金結構鋼制成。連桿大端為分體結構，配有標準175柴油機連桿軸瓦，連桿小端配有銅軸瓦與十字頭接觸。
十字頭接頭為圓柱形結構，由ZQAL 9-4鑄銅制成，十字頭銷孔兩端安裝有彈性擋圈，防止十字頭銷軸向移動。十字頭前端采用中間球形結構與泵體柱塞連接，保證柱塞自動定位。
2.液壓端
液壓端由泵體、吸入閥、排出閥、柱塞副等部件組成。泵體固定在機體上，十字頭帶動柱塞在泵體內往復運動，使泵體內的工作容積不斷變化。當柱塞處于吸入沖程時，泵體內體積增大，排出閥關閉，形成部分真空，工作介質在大氣壓下通過吸入閥進入泵體；相反，吸入閥關閉，工作介質由排出閥輸出，并由外部管道輸送到
被試器件內，直至達到所需壓力。

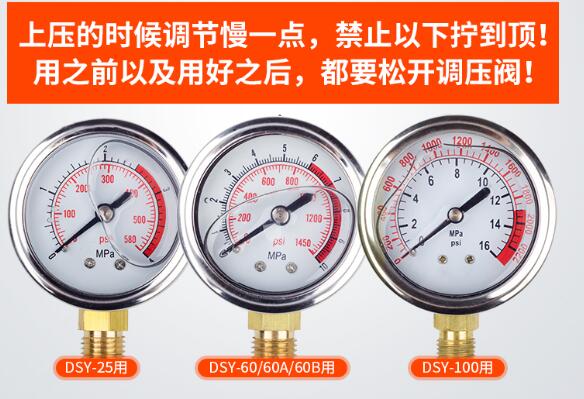

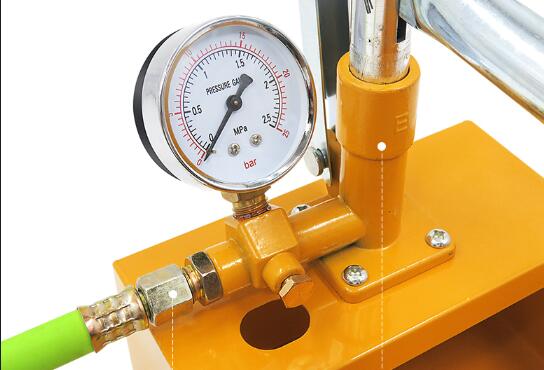

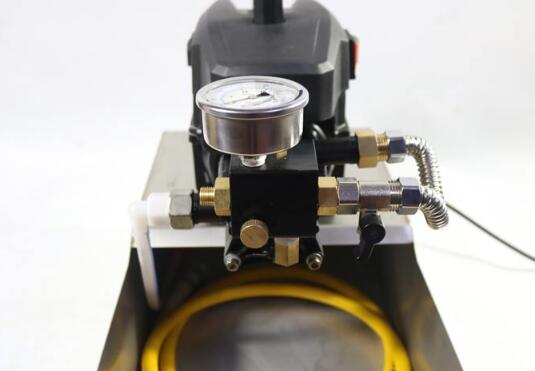

另外，在泵體上裝有目測壓力表，以監視泵的排出壓力。

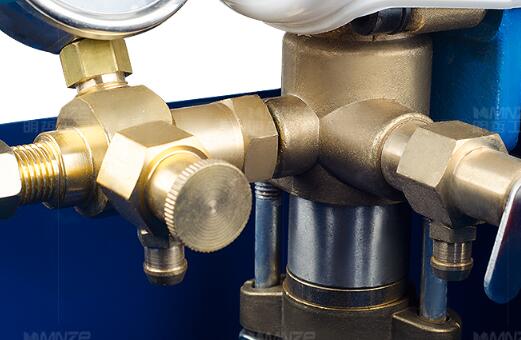

泵體材料采用33CrNi3MOA鍛鋼件，泵體的上下部分別裝有排出閥和吸入閥。
柱塞材料采用9Cr18不銹耐酸鋼制成，經過熱處理，表面進行超精磨削加工，具有較高硬度和極光滑的表面，提高了柱塞的耐磨性。
泵工作原理及結構簡圖
1、底座 2、電機 3、付水箱 4、水箱 5、皮帶輪
6、傳動箱 7、連桿 8、曲軸 9、十字頭 10、柱塞
11、壓力表 12、出水閥 13、進水閥 14、泵體 15、進水管
四、使用方法及注意事項
1、使用前的準備工作
a、減速箱內加足潤滑油，使油面達到油標上刻線高度。
